Артикул TTF-EN-270
Мощный SPDT P-диапазона
Продукция TTF Electronic. Мощный SPDT P-диапазона. Характеристики — на странице серии.
- Категория
- Модули переключателей, СВЧ-модули
- Модель
- TTF-EN-270
Описание
1.Особенности
● Frequency range: 30MHz-520MHz
● Insertion loss better than 0.8dB
● Average power >300W
● Switching time <6us
● Isolation better than 30dB
2. Характеристики
|
Параметр |
Значение |
|
Рабочая частота |
30～520MHz(customizable) |
|
Вносимые потери |
＜0.8dB |
|
Неравномерность в полосе |
＜0.3dB |
|
Изоляция |
≥30dB |
|
Время переключения |
＜6us |
|
КСВН вход/выход |
≤1.3: 1 |
|
Питание |
+5V/-48V(or custom) |
|
Управление |
1-bit TTL |
|
Вход РЧ |
N-K |
|
Выход РЧ |
N-K |
|
Габариты |
130mm L x 80mm W x 25mm H |

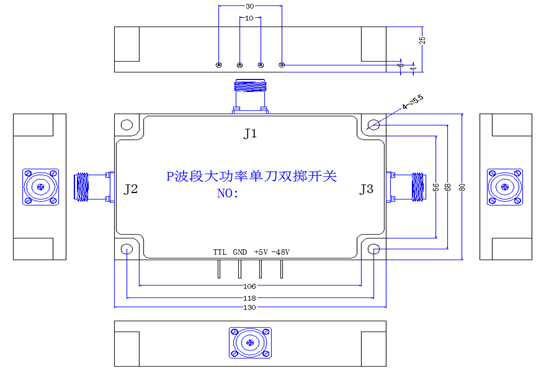

3. Конструкция и габариты
