Артикул TTF-EN-271
Мощный SPDT L-диапазона
Продукция TTF Electronic. Мощный SPDT L-диапазона. Характеристики — на странице серии.
- Категория
- Модули переключателей, СВЧ-модули
- Модель
- TTF-EN-271
Описание
1.Особенности
● Frequency range: 30MHz-520MHz
● Insertion loss better than 0.8dB
● Average power >300W
● Switching time <6us
● Isolation better than 30dB
2. Характеристики
|
Параметр |
Значение |
|
Рабочая частота |
1000MHz-1200MHz |
|
Вносимые потери |
＜0.8dB |
|
Неравномерность в полосе |
＜0.2dB |
|
Изоляция |
≥30dB |
|
Время переключения |
＜500ns |
|
Допустимая мощность |
≥5KWpeak(32μspulse width, 2%duty cycle) |
|
КСВН вход/выход |
≤1.3: 1 |
|
Питание |
+5V/-80V(or custom) |
|
Управление |
1-bit TTL |
|
Вход РЧ |
TNCA |
|
Выход РЧ |
TNCA |
|
Габариты |
108mm L x 76mm W x 18mm H |

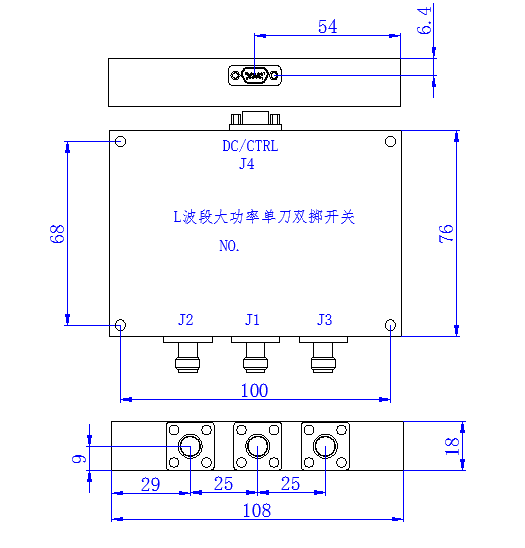

3. Конструкция и габариты
