Артикул TTF-EN-248

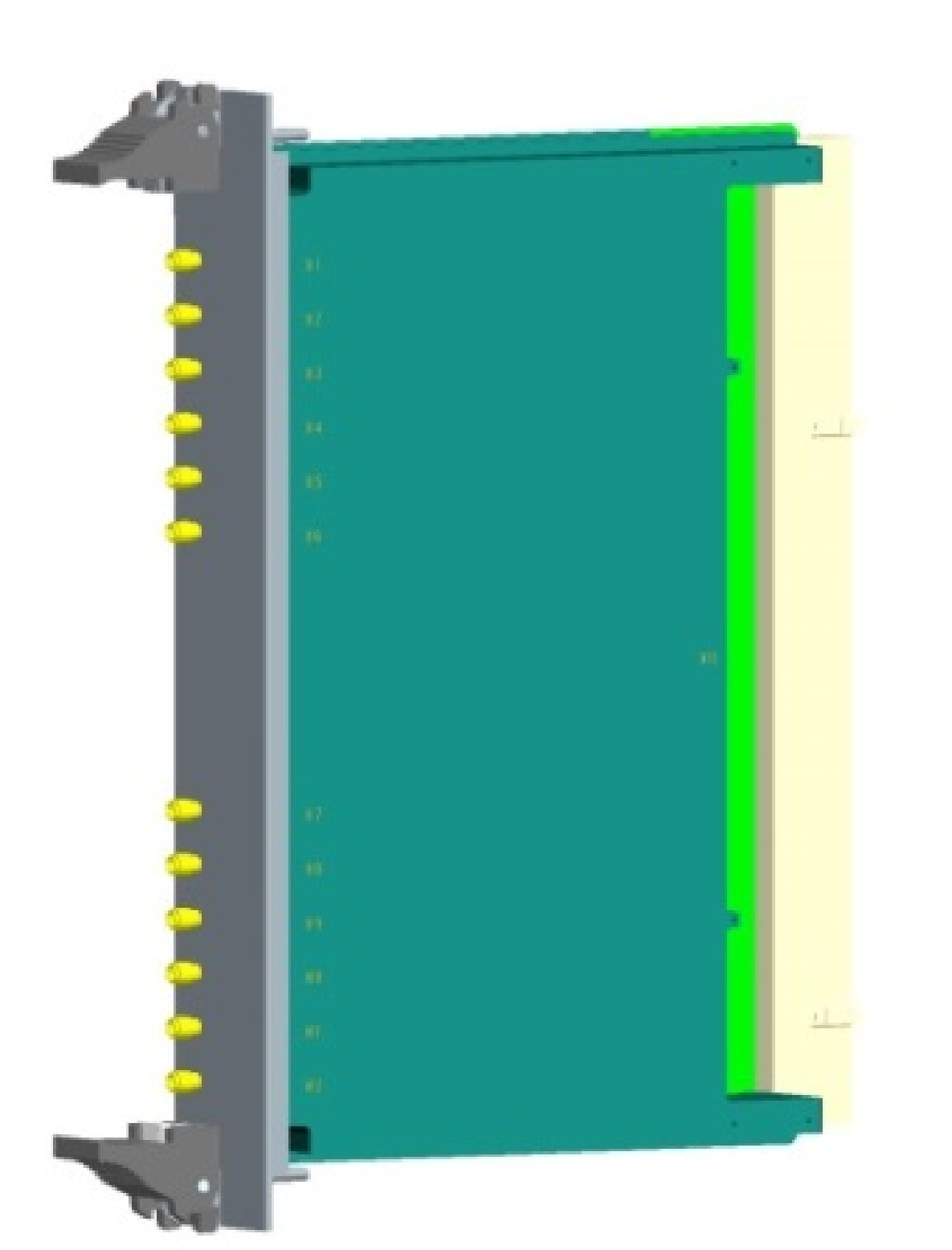

Повышающий конвертер 0.4–8 ГГц
Продукция TTF Electronic. Повышающий конвертер 0.4–8 ГГц. Характеристики — на странице серии.
- Категория
- Модули преобразования частоты, СВЧ-модули
- Модель
- TTF-EN-248
1.Особенности
● Wide output frequency range
● In-band flatness better than 2dB
● High gain, high isolation
● Built-in fault detection
2. Характеристики
|
Параметр |
Значение |
|
Частота входа ПЧ |
1.2GHz |
|
Мощность входа ПЧ |
-40～10dBm |
|
Диапазон частот выхода РЧ |
0.4～8GHz |
|
Полоса выхода РЧ |
600MHz |
|
Усиление |
30±3dB(full temp) |
|
Выходная P-1dB |
≥18dBm |
|
Глубина отключения РЧ |
≥60dB |
|
Скорость переключения |
≤200us |
|
Диапазон регулировки мощности |
63dB, step1dB |
|
Неравномерность в полосе |
≤2dB |
|
Уровень паразитных |
≥50dBc |
|
Межканальная изоляция |
≥60dB |
|
Подавление зеркального канала |
≥60dBc |
|
Частота 1-го гетеродина |
9～18GHz |
|
Мощность входа 1-го гетеродина |
13±2dBm |
|
Частота 2-го гетеродина |
8.6GHz |
|
Мощность входа 2-го гетеродина |
13±2dBm |
|
КСВН вход/выход |
≤1.5 |
|
Питание |
±12V±10% |
3. Структурная схема
