Широкополосный преобразователь 18–40 ГГц
Продукция TTF Electronic. Широкополосный преобразователь 18–40 ГГц. Характеристики — на странице серии.
- Категория
- Модули преобразования частоты, СВЧ-модули
- Модель
- TTF-EN-247
1. Описание
A wideband up/down converter composed of LO source, up-conversion channel, down-conversion channel, and power control board. Uses SPI interface for frequency and attenuation control. Up-converts 1.3~2.3GHz IF to 2~18GHz RF output, and down-converts 2~18GHz RF to 1.3~2.3GHz IF.
2. Характеристики
|
Параметр |
Значение |
|
Частота входа РЧ |
18～40GHz |
|
Частота выхода ПЧ |
2.75～4.75GHz |
|
Усиление |
≥35dB@Pin=-40dBm |
|
Мгновенная полоса |
2GHz |
|
Неравномерность выхода в полосе |
<±3dB |
|
Защита от выгорания (мощность) |
1WCW |
|
Коэффициент шума |
≤8dB |
|
Шаг частоты |
10MHz |
|
Ослабление РЧ |
31dB attenuation, 1dB step |
|
Ослабление ПЧ |
31dB attenuation, 1dB step |
|
Линейная выходная P-1 |
≥10dBm |
|
Подавление вне полосы ПЧ |
≥50dBc@3.75±1.5GHz |
|
Подавление IMD и паразитных |
≥50dBc@Pin=-40dBm |
|
Phase Noise @40GHz |
≤-80dBc/Hz@1KHz , ≤-80dBc/Hz@10KHz , ≤-85dBc/Hz@100KHz, ≤-95dBc/Hz@1MHz |
|
Интерфейс |
Вход РЧ |
|
Выход ПЧ |
|
|
100MHz Ref Input |
|
|
Питание и управление |

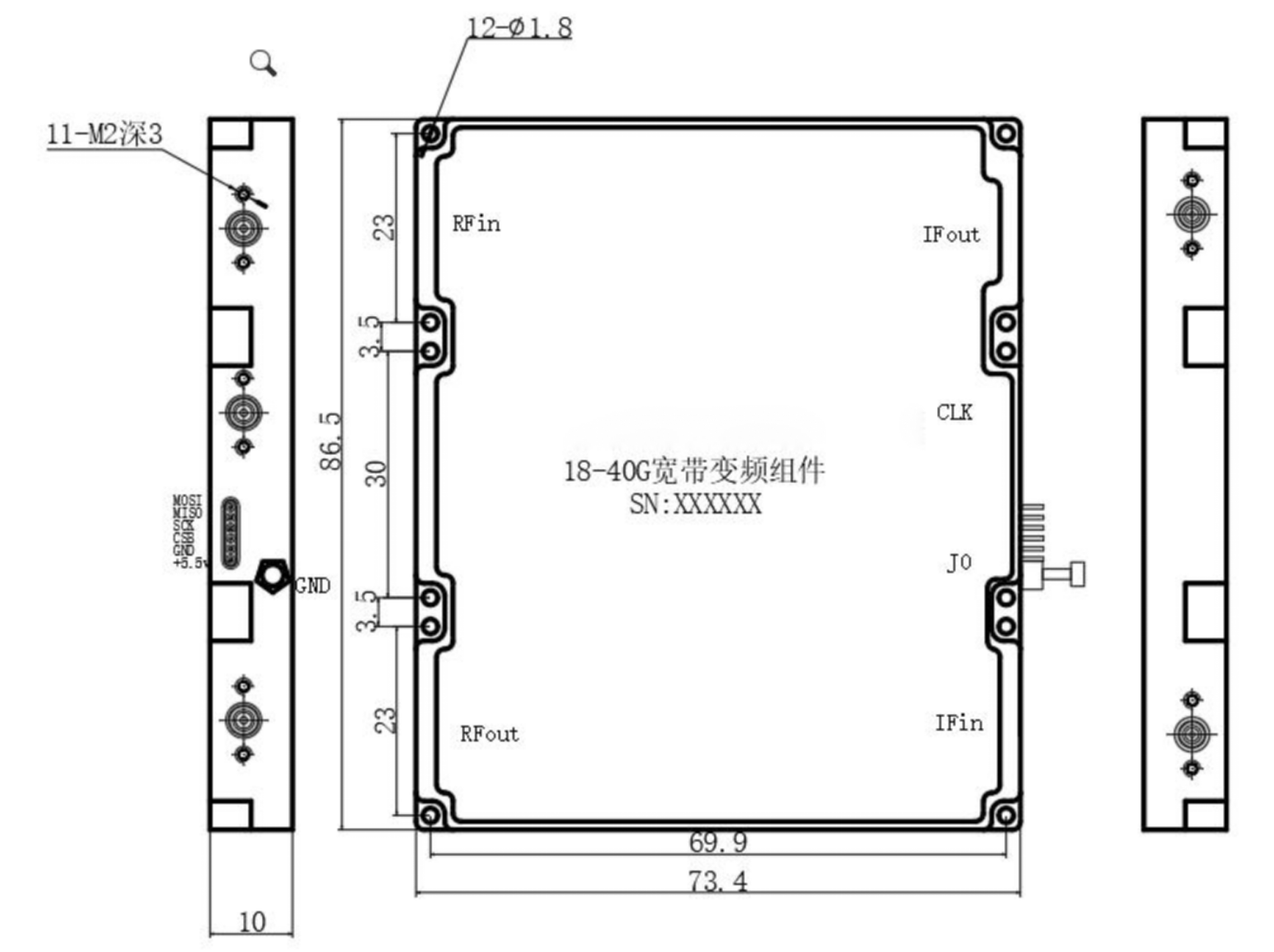

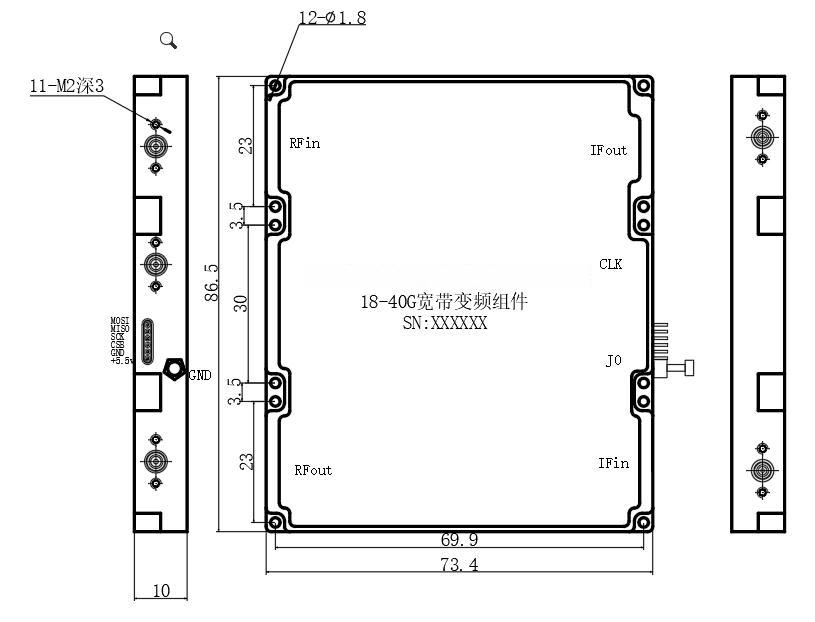

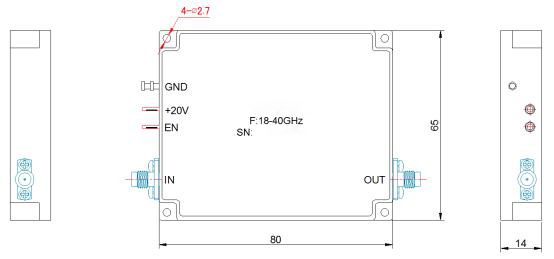

3. Конструкция и габариты
4. Структурная схема

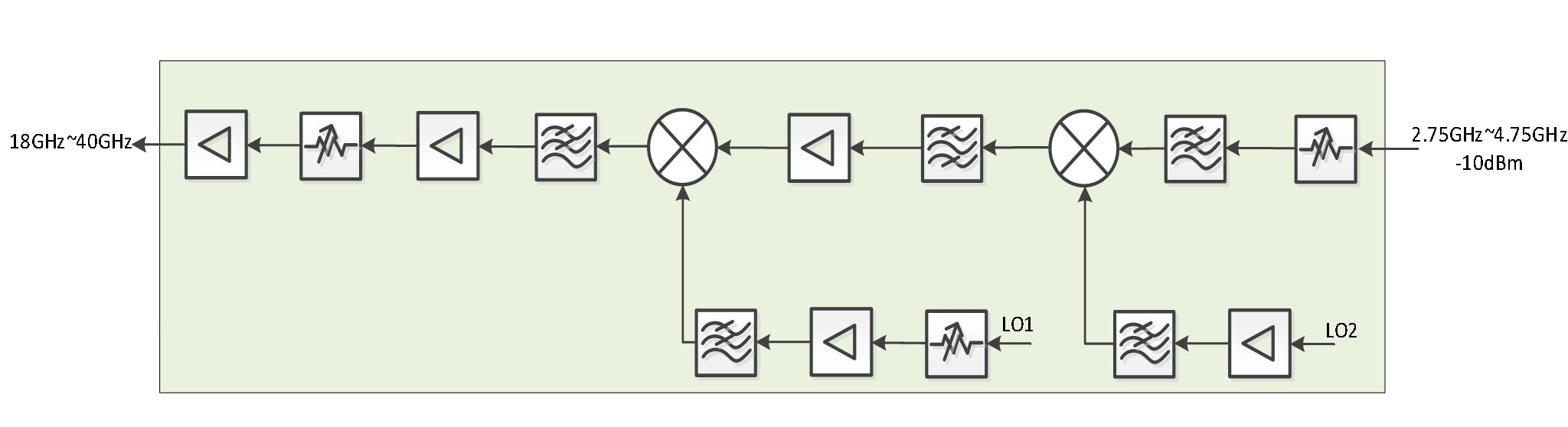

Рис. 1. Структурная схема повышающего преобразования

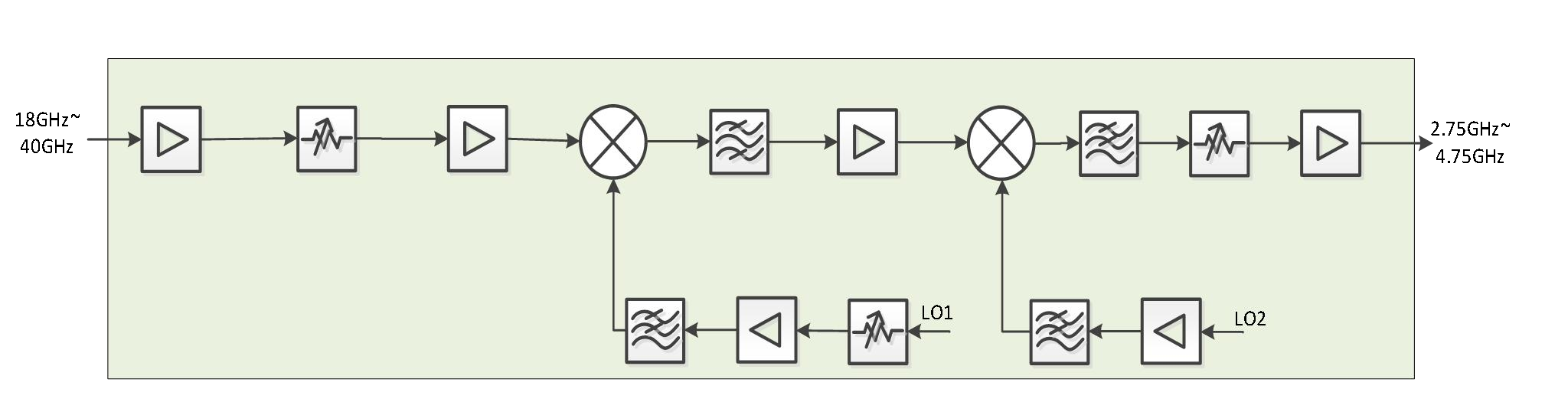

Рис. 2. Структурная схема понижающего преобразования
