Артикул TTF-EN-255
Твердотельные усилители 8–12 ГГц
Продукция TTF Electronic. Твердотельные усилители 8–12 ГГц. Характеристики — на странице серии.
- Категория
- СВЧ-модули, Твердотельные усилители в модулях
- Модель
- TTF-EN-255
1. Описание
A high-performance wideband microwave SSPA. Features miniaturization, high efficiency, and high reliability. Saturated output >30W at room temperature (>40W except near 12GHz, 1ms_10%). Includes power reporting, temperature/current/voltage alarms, and protection circuits.
2. Характеристики
|
Параметр |
Значение |
|
Рабочий диапазон |
8～12GHz |
|
Коэффициент усиления |
46dB (typical, 1ms_10%) |
|
Выходная мощность |
46dBm(typical, 1ms_10%) |
|
Ток покоя |
0.4A@+28V(1ms_10%) |
3. Дополнительные параметры
|
Параметр |
Значение |
|
Входная мощность (CW, 50 Ом, 25 °C) |
+10dBm |
|
КСВН нагрузки |
5: 1 |
|
Рабочее напряжение Vd |
+32V |
|
Рассеиваемая мощность |
11W(1ms_10%) |
|
Температура хранения |
-55～+85℃ |

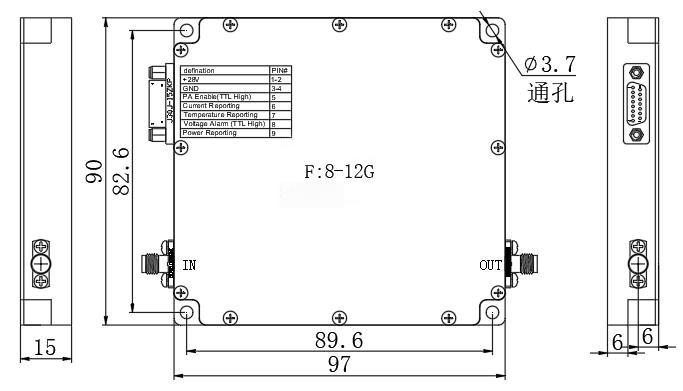

4. Конструкция и габариты
