Артикул TTF-EN-274

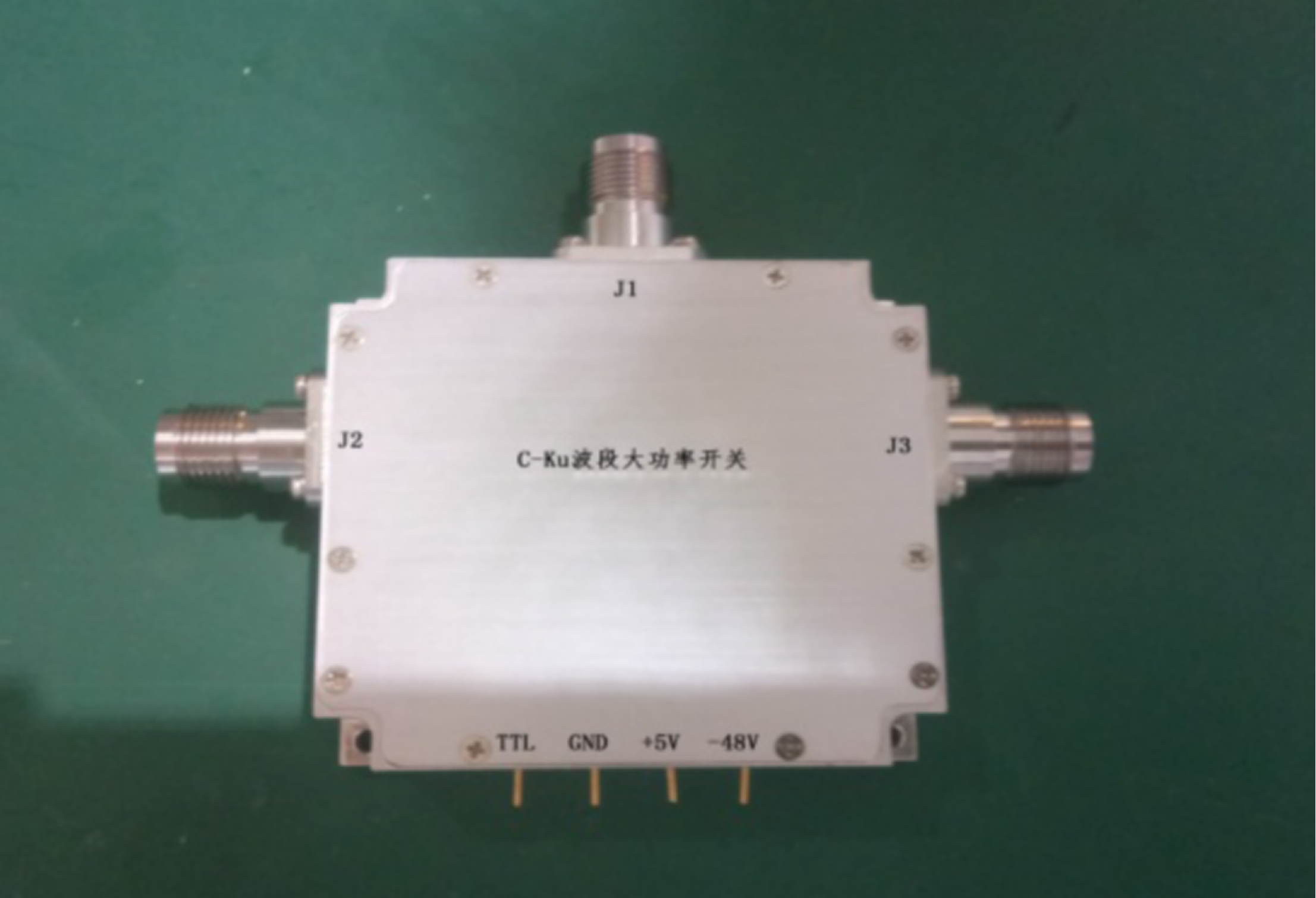

Мощный SPDT C–Ku диапазона
Продукция TTF Electronic. Мощный SPDT C–Ku диапазона. Характеристики — на странице серии.
- Категория
- Модули переключателей, СВЧ-модули
- Модель
- TTF-EN-274
Описание
1.Особенности
● Frequency range: 6000MHz-18000MHz
● Insertion loss better than 1.8dB
● Average power >100W
● Switching time <500ns
2. Характеристики
|
Параметр |
Значение |
|
Рабочая частота |
6000～18000MHz |
|
Вносимые потери |
＜1.8dB |
|
Неравномерность в полосе |
＜0.4dB |
|
Изоляция |
≥28dB |
|
Время переключения |
＜500ns |
|
КСВН вход/выход |
≤1.5: 1 |
|
Питание |
+5V/-48V(or custom) |
|
Управление |
1-bit TTL |
|
Интерфейс РЧ вход/выход |
TNCA |
|
Габариты |
65mm L x 62mm W x 20mm H |

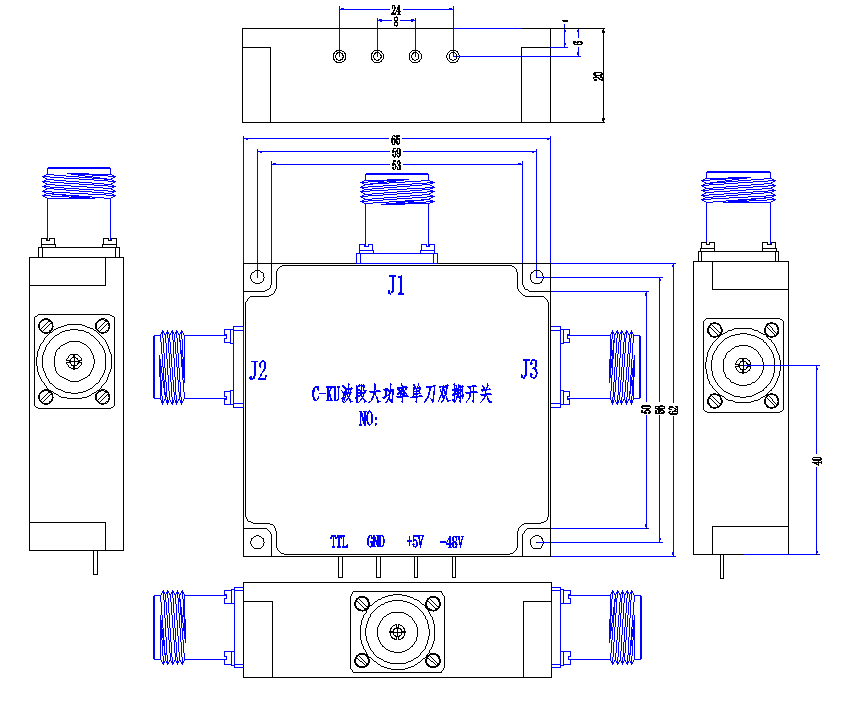

3. Конструкция и габариты
