Артикул TTF-EN-267
Приёмный модуль 18–40 ГГц
Продукция TTF Electronic. Приёмный модуль 18–40 ГГц. Характеристики — на странице серии.
- Категория
- Модули T/R, СВЧ-модули
- Модель
- TTF-EN-267
1.Особенности
● Operating freq: K, Ka band
● In-band flatness better than 4dB
● Low noise, high gain, wide dynamic range
● Built-in fault detection
● High versatility
2. Характеристики
|
Параметр |
Значение |
|
Диапазон частот входа РЧ |
18～40 GHz |
|
Мощность входа РЧ |
-90～+20dBm |
|
Диапазон частот выхода ПЧ |
8~12GHz |
|
Частота 1-го гетеродина |
7.5 / 8.5 / 9.5 / 10.5 / 11.5GHz |
|
Мощность входа 1-го гетеродина |
≥+13dBm |
|
Допустимая мощность |
CW +30dBm(with external limiter) |
|
Коэффициент шума |
≤8dB |
|
Усиление |
31±3dBm(full temp) |
|
Выходная P-1 |
+6dBm(AGCany state) |
|
Мгновенный динамический диапазон |
≥60dB |
|
Точность разряда ослабления |
≤0.3dB±5%*attenuation |
|
Время переключения гетеродина |
＜200us |
|
Разброс выхода в полосе |
≤±2dB |
|
Межканальная изоляция |
≥60dB |
|
In-band Spur @IF P-1dBm, any AGC |
18～26GHz : ≥35dBc26～40GHz : ≥45dBc |
|
Паразитные на выходе без входа РЧ |
≤-70dBm(measured at output) |
|
Утечка гетеродина |
≤-60dBm |
|
КСВН |
input≤2.5 output≤1.8 |
|
Подавление зеркального канала |
≥60dBc |
|
Питание |
±12V±10% |

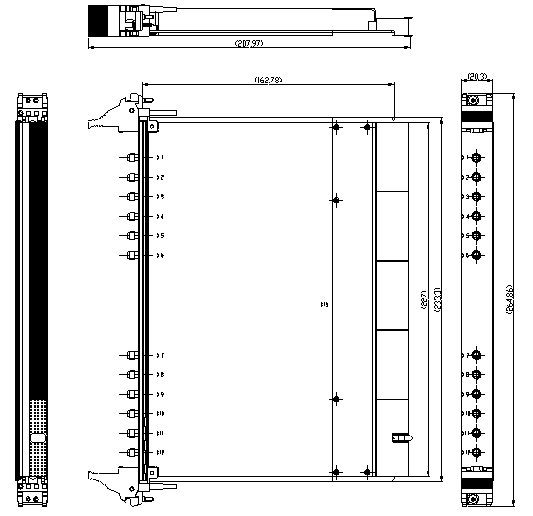

3. Конструкция и габариты
