Артикул TTF-EN-273

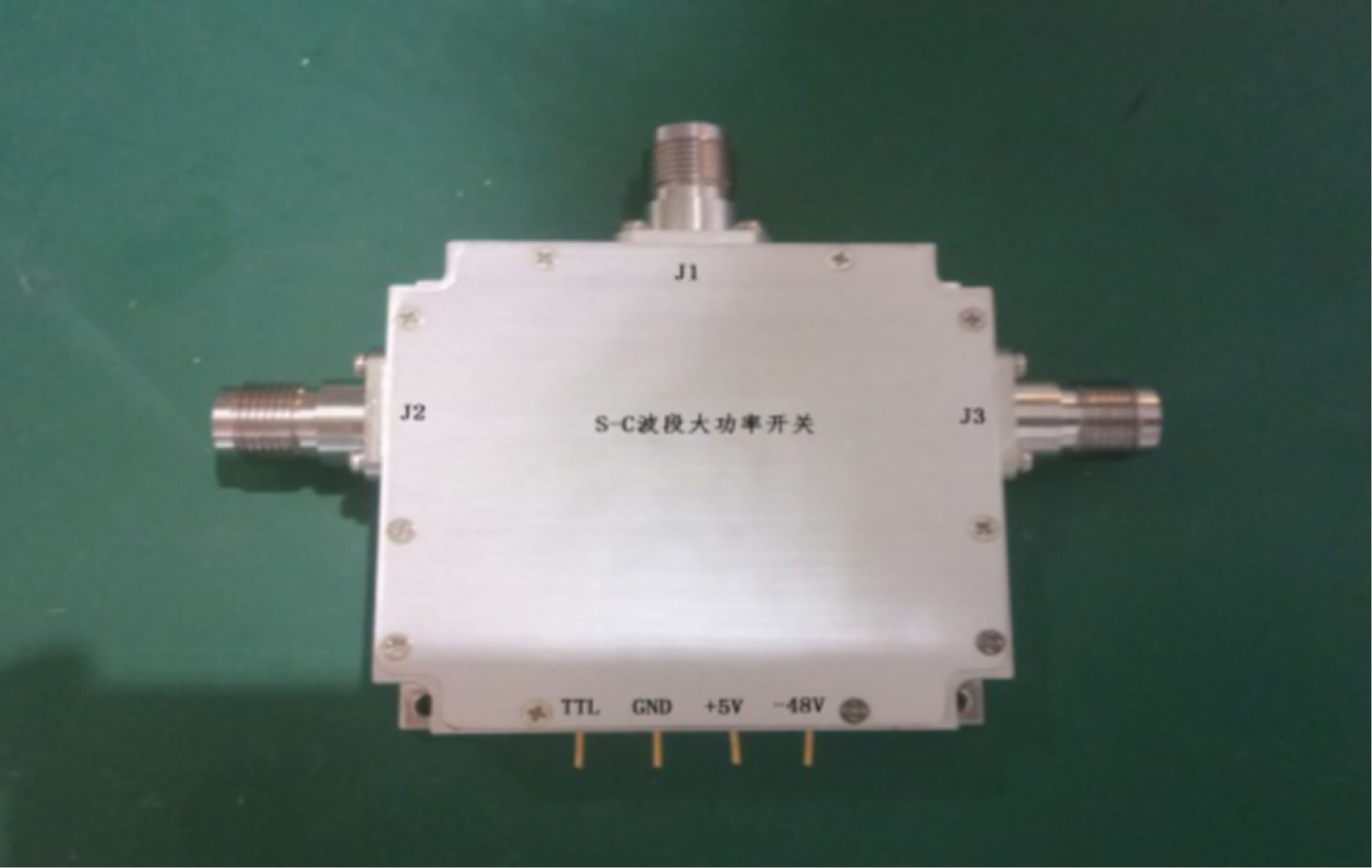

Мощный SPDT S–C диапазона
Продукция TTF Electronic. Мощный SPDT S–C диапазона. Характеристики — на странице серии.
- Категория
- Модули переключателей, СВЧ-модули
- Модель
- TTF-EN-273
Описание
1.Особенности
● Frequency range: 2000MHz-6000MHz
● Insertion loss better than 1dB
● Average power >100W
● Switching time <500ns
2. Характеристики
|
Параметр |
Значение |
|
Рабочая частота |
2000～6000MHz |
|
Вносимые потери |
＜1dB |
|
Неравномерность в полосе |
＜0.2dB |
|
Изоляция |
≥28dB |
|
Время переключения |
＜500ns |
|
КСВН вход/выход |
≤1.5: 1 |
|
Питание |
+5V/-48V(or custom) |
|
Управление |
1-bit TTL |
|
Интерфейс РЧ вход/выход |
N-K |
|
Габариты |
65mm L x 62mm W x 20mm H |

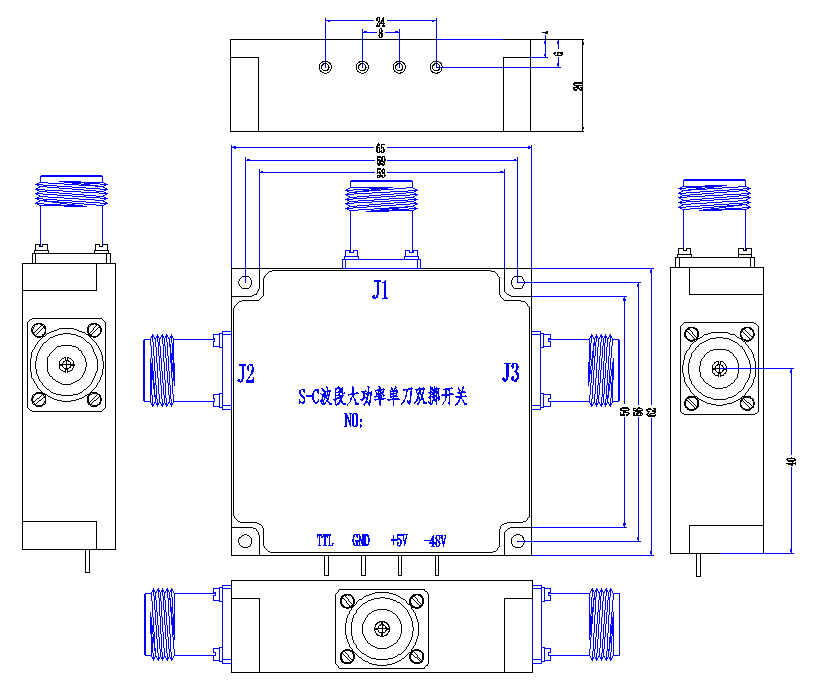

3. Конструкция и габариты
