Артикул TTF-EN-246
Широкополосный 6-канальный преобразователь 0.8–18 ГГц
Продукция TTF Electronic. Широкополосный 6-канальный преобразователь 0.8–18 ГГц. Характеристики — на странице серии.
- Категория
- Модули преобразования частоты, СВЧ-модули
- Модель
- TTF-EN-246
1. Описание
A wideband 6-channel converter composed of LO source, 2 up-conversion channels, 4 down-conversion channels, and power control board. Uses SPI interface for control. Up-converts 1.3~2.3GHz IF to 0.8~18GHz RF, and down-converts 0.8~18GHz RF to IF.
2. Характеристики
|
Параметр |
Значение |
|
Частота входа РЧ |
0.8～18GHz(center frequency1.3~17.5GHz, plus inst. bandwidthcovers0.8～18GHz) |
|
Частота выхода ПЧ |
1.3～2.3GHz |
|
Усиление |
≥40dB |
|
Мгновенная полоса |
1GHz |
|
Неравномерность выхода в полосе |
<±3dB |
|
Защита от выгорания (мощность) |
8W |
|
Коэффициент шума |
≤8dB |
|
Шаг частоты |
10MHz |
|
Ослабление РЧ |
31dB attenuation, 1dB step |
|
Ослабление ПЧ |
31dB attenuation, 1dB step |
|
Линейная выходная P-1 |
≥10dBm |
|
Подавление вне полосы ПЧ |
≥50dBc@1.8±0.7GHz |
|
Подавление IMD и паразитных |
≥50dBc@Pin=-40dBm |
|
Подавление гармоник ПЧ |
≥50dBc |
|
Интерфейс |
Вход РЧ 1–4 |
|
Выход ПЧ 1–4 |
|
|
100MHz Ref Input |
|
|
Питание и управление |

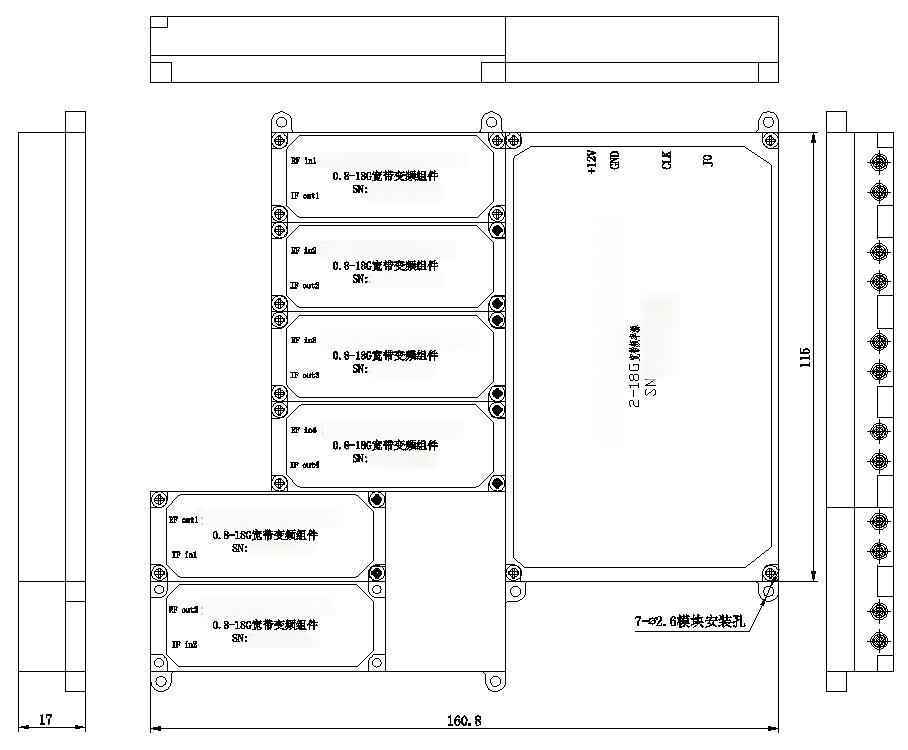

3. Конструкция и габариты
4. Структурная схема

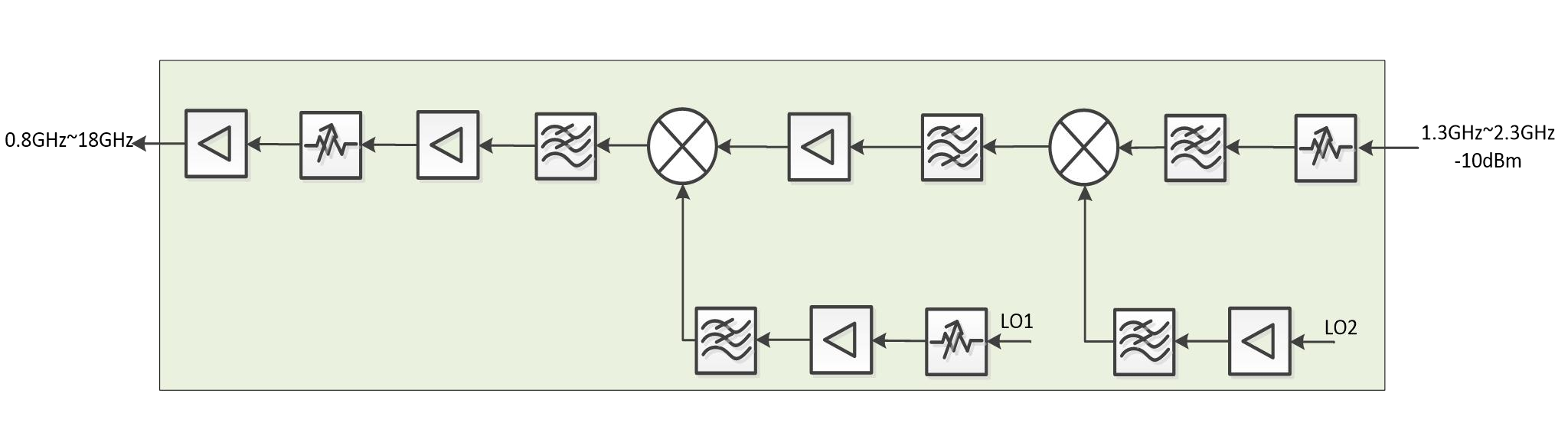

Рис. 1. Структурная схема повышающего преобразования

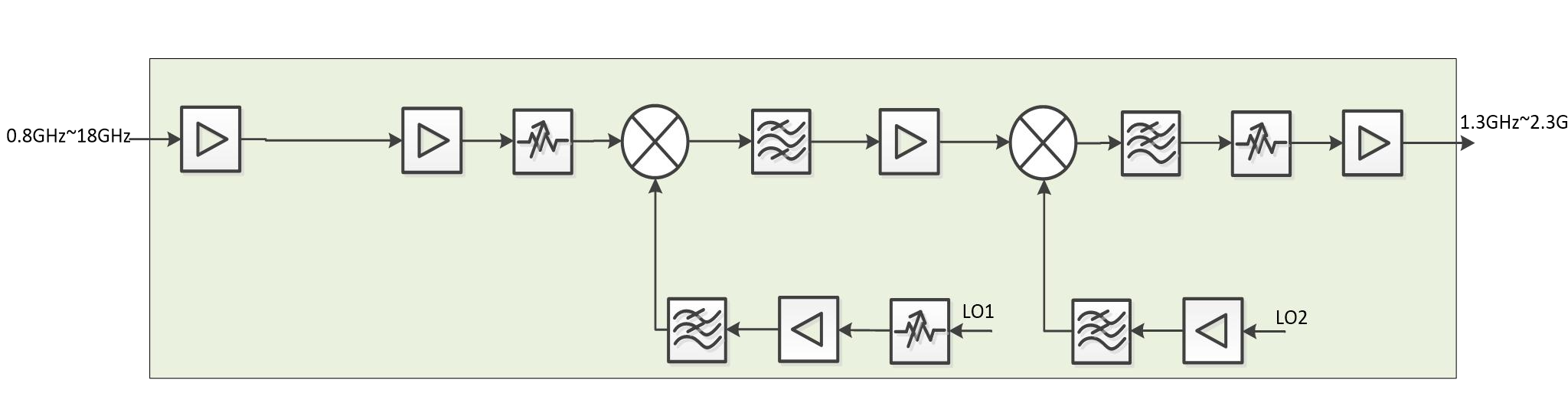

Рис. 2. Структурная схема понижающего преобразования
