Артикул TTF-EN-276
Широкополосный скачкообразный источник 9–18 ГГц
Продукция TTF Electronic. Широкополосный скачкообразный источник 9–18 ГГц. Характеристики — на странице серии.
- Категория
- Источники частоты, СВЧ-модули
- Модель
- TTF-EN-276
1.Особенности
● Based on wideband low-noise PLL architecture with frequency multiplier and segmented filtering,
covering 9~18GHz. A widely used general-purpose frequency hopping source.
● Ultra-low phase noise
● Wideband, fine step
● High-density integration, compact
● Integrated switching power supply, low power
2. Характеристики
|
Параметр |
Значение |
|
Диапазон выходных частот |
9～18GHz |
|
100MHz Ref Input Level |
7±2dBm |
|
100MHz Ref Phase Noise |
＜-150dBc@1kHz) |
|
Интервал перестройки |
5MHz/customizable |
|
Уровень сигнала |
14±1.5dBm |
|
Время перестройки и установления |
＜200us |
|
Фазовый шум |
90dBc@1kHz |
|
Паразитные |
≥60dBc |
|
Подавление гармоник |
≥20dBc |
|
КСВН вход/выход |
≤1.5 |
|
Питание |
±12V±10% |
|
Габариты |
Standard VXIB/VXIC/CPCI/PXI/VPX form factor or customized |

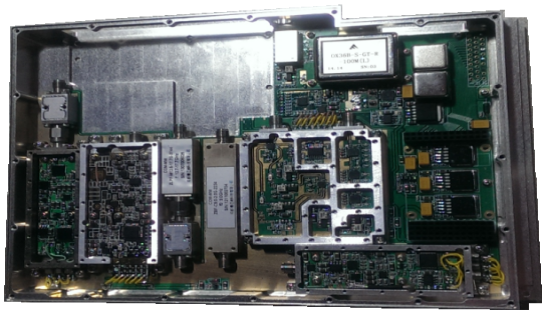

3. Конструкция и габариты
