Артикул TTF-EN-272
Мощный SP4T P–S диапазона
Продукция TTF Electronic. Мощный SP4T P–S диапазона. Характеристики — на странице серии.
- Категория
- Модули переключателей, СВЧ-модули
- Модель
- TTF-EN-272
Описание
1.Особенности
● Frequency range: 500MHz-2700MHz
● Insertion loss better than 0.8dB
● Average power >50W
● Switching time <400ns
2. Характеристики
|
Параметр |
Значение |
|
Рабочая частота |
500～2700MHz |
|
Вносимые потери |
＜0.8dB |
|
Неравномерность в полосе |
＜0.4dB |
|
Изоляция |
≥50dB |
|
Время переключения |
＜400ns |
|
КСВН вход/выход |
≤1.4: 1 |
|
Питание |
+5V(or custom) |
|
Управление |
4-bit TTL |
|
Интерфейс РЧ вход/выход |
SMA-K |
|
Габариты |
80mm L x 60mm W x 14mm H |

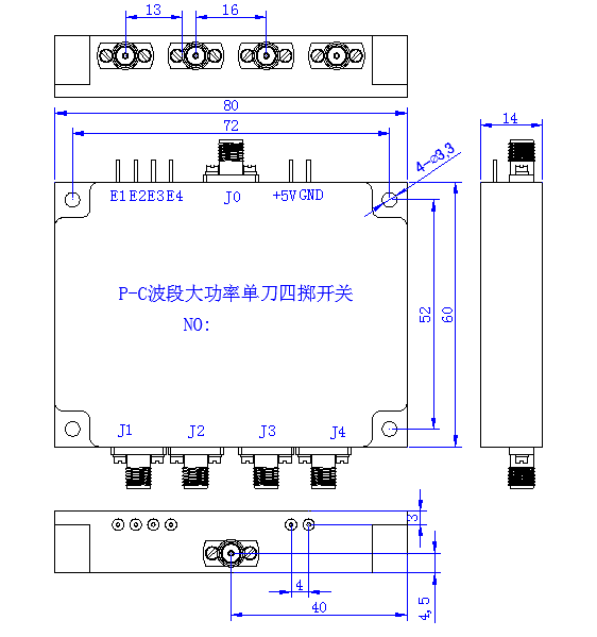

3. Конструкция и габариты
