Артикул TTF-EN-254
Твердотельный усилитель 2–8 ГГц
Продукция TTF Electronic. Твердотельный усилитель 2–8 ГГц. Характеристики — на странице серии.
- Категория
- СВЧ-модули, Твердотельные усилители в модулях
- Модель
- TTF-EN-254
1. Описание
A wideband microwave solid state power amplifier with miniaturization, high efficiency, and high reliability. Saturated output >8W at room temperature across full band. Includes protection circuits, TTL output, and power reporting (0~3.3V voltage output). Widely used in microwave test equipment, communications, radar, and EMI testing.
2. Характеристики
|
Параметр |
Значение |
|
Рабочий диапазон |
2～8GHz |
|
Коэффициент усиления |
≧39dB |
|
Выходная мощность |
≥39dBm(CW) |
|
Ток покоя |
1.1A@+28V |
3. Дополнительные параметры
|
Параметр |
Значение |
|
Входная мощность (CW, 50 Ом, 25 °C) |
+10dBm |
|
КСВН нагрузки |
5: 1 |
|
Рабочее напряжение |
+32V |
|
Рассеиваемая мощность |
50W |
|
Рабочая температура |
-40～+60℃ |
|
Температура хранения |
-55～+85℃ |

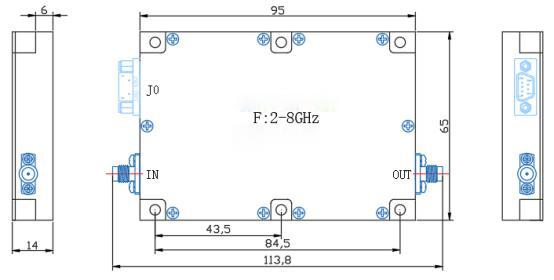

4. Конструкция и габариты
