Артикул TTF-EN-315
Твердотельный усилитель мощности (0,06–2,6 ГГц)
Миниатюрный широкополосный усилитель мощности с выходной мощностью в режиме насыщения более 25 Вт, длительностью модуляции 800 нс и рабочим циклом 50%. Устройство оснащено системами защиты от перенапряжения, пониженного напряжения, перегрузки по току и перегрева, а также имеет выход сигнала тревоги (уровень TTL). Подходит для применения в составе контрольно-измерительного оборудования СВЧ-диапазона, систем связи, радиолокационных станций и оборудования для испытаний на электромагнитную совместимость (ЭМС).
- Категория
- СВЧ-модули, Твердотельные усилители в модулях
- Модель
- TTF-EN-315
1.Описание
Твердотельный усилитель мощности (диапазон 0,06–2,6 ГГц) с временем модуляции 800 нс (длительность импульса 1 мс, рабочий цикл 50%). Отличается компактностью, высоким КПД и высокой надежностью. Выходная мощность в режиме насыщения превышает 25 Вт во всем рабочем диапазоне при комнатной температуре. Предусмотрена защита от повышенного/пониженного напряжения, перегрузки по току и перегрева, а также выходной сигнал TTL-уровня. Широко применяется в контрольно-измерительном оборудовании СВЧ-диапазона, системах связи, радиолокации и при испытаниях на электромагнитную совместимость (ЭМС).
2.Характеристики
| Параметр | Характеристика |
| Рабочий диапазон частот | 0,06–2,6 ГГц |
| Коэффициент усиления по мощности | ≥44 дБ |
| Выходная мощность | ≥44 дБм (непрерывный сигнал) |
| Ток покоя | 0,4 А при 28 В |
3. Дополнительные параметры
| Параметр | Характеристика |
| Входная мощность (непрерывный сигнал, 50 Ом, 25°C) | 0 дБм |
| КСВН нагрузки | 5:1 |
| Рабочее напряжение | +30 В |
| Рассеиваемая мощность | 100 Вт |
| Рабочая температура | от -40 до +60°C |
| Температура хранения | от -55 до +85°C |

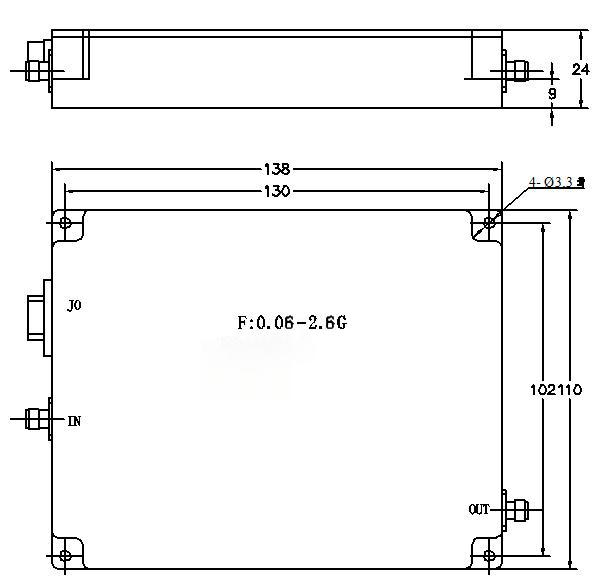

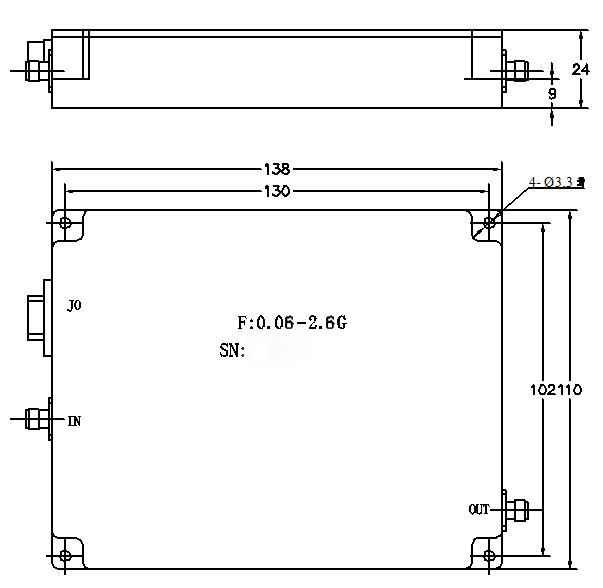

4.Конструкция и габариты
1
