Артикул TTF-EN-314
Твердотельный усилитель мощности (диапазон 0,1–2,8 ГГц)
Миниатюрный высокоэффективный усилитель мощности с выходной мощностью в режиме насыщения более 12 Вт и временем модуляции 4 мкс. Устройство оснащено комплексной системой защиты и выходом сигнала тревоги (TTL); оно широко применяется в системах микроволнового тестирования, связи, радиолокации и испытаниях на электромагнитную совместимость (EMI).
- Категория
- СВЧ-модули, Твердотельные усилители в модулях
- Модель
- TTF-EN-314
1.Описание
Твердотельный усилитель мощности (диапазон 0,1–2,8 ГГц) с длительностью модуляции 4 мкс (период 1 мс, коэффициент заполнения 50%). Отличается компактностью, высоким КПД и высокой надежностью. Выходная мощность в режиме насыщения превышает 12 Вт при комнатной температуре. Оснащен схемами защиты и выходом TTL-сигнала. Широко применяется в контрольно-измерительном оборудовании СВЧ-диапазона, системах связи, радиолокации и при испытаниях на электромагнитную совместимость (ЭМС).
2.Характеристики
| Параметр | Характеристика |
| Рабочий диапазон частот | 0,1–2,8 ГГц |
| Коэффициент усиления по мощности | ≥41 дБ |
| Выходная мощность | ≥41 дБм (непрерывный сигнал) |
| Ток покоя | 0,4 А при 28 В |
3. Дополнительные параметры
| Параметр | Характеристика |
| Входная мощность (непрерывный сигнал, 50 Ом, 25°C) | +5 дБм |
| КСВН нагрузки | 5:1 |
| Рабочее напряжение | +30 В |
| Рассеиваемая мощность | 50 Вт |
| Рабочая температура | от -40 до +60°C |
| Температура хранения | от -55 до +85°C |

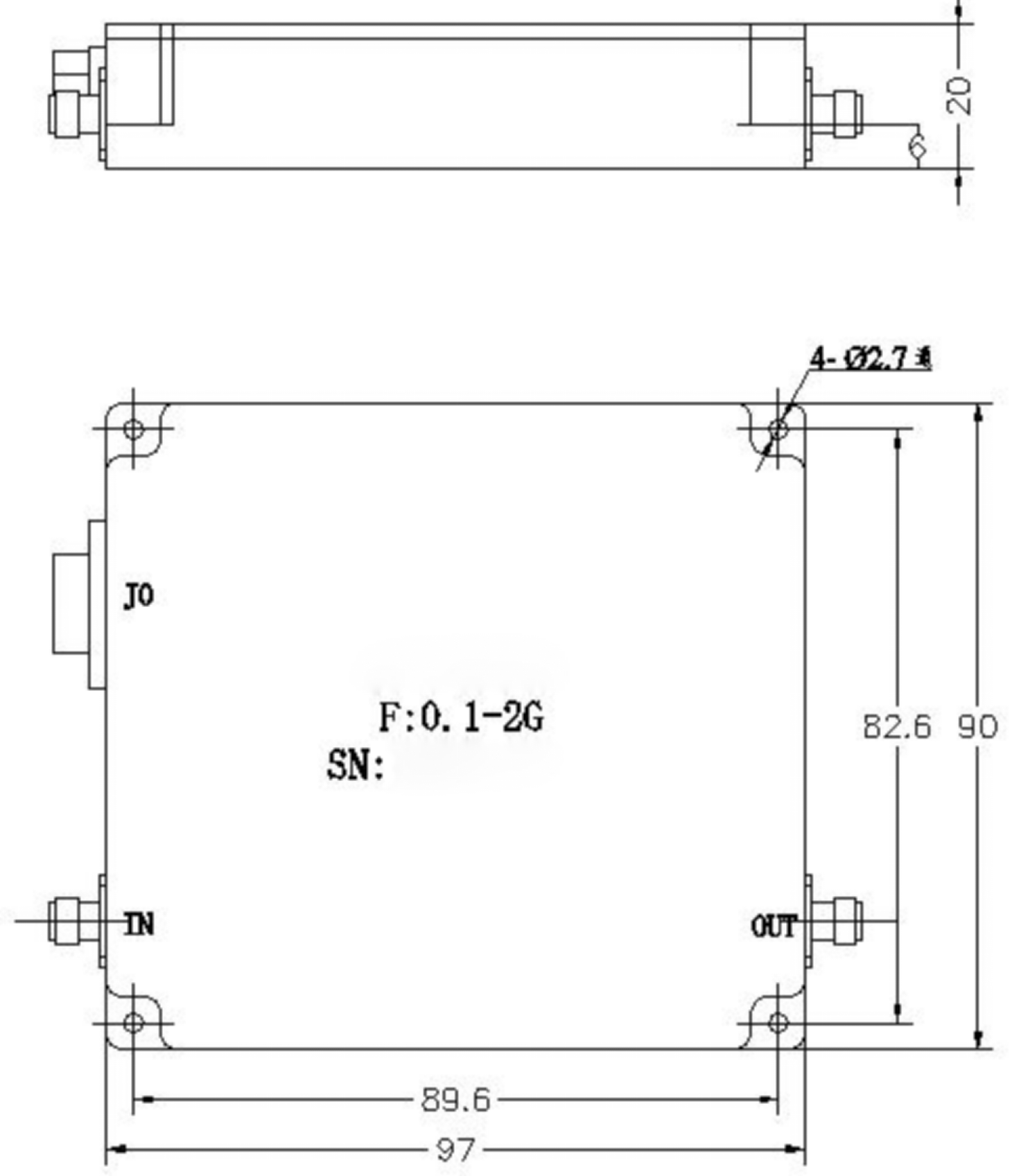

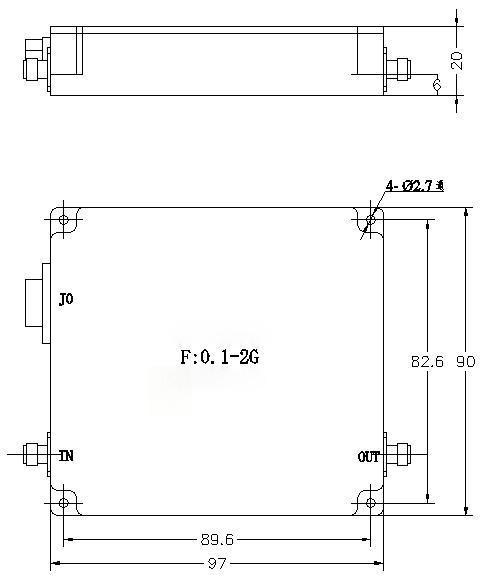

4.Конструкция и габариты
