Артикул TTF-EN-313
Твердотельный усилитель мощности (0,7–4,0 ГГц)
Широкополосный усилитель, работающий в диапазоне частот от 0,7 до 4,0 ГГц и использующий линейные силовые компоненты (классы A/AB). Устройство отличается превосходными показателями IP3, высоким коэффициентом усиления и широким динамическим диапазоном, а также поддерживает различные типы сигналов, включая CW, импульсные, AM, FM и PM.
- Категория
- СВЧ-модули, Твердотельные усилители в модулях
- Модель
- TTF-EN-313
1.Описание
Широкополосный усилитель мощностью 6 Вт, работающий в диапазоне 0,7–4,0 ГГц. Этот компактный и легкий усилитель использует линейные силовые транзисторы класса A/AB с превосходной степенью защиты IP3, высоким коэффициентом усиления и широким динамическим диапазоном. Широко применяется в микроволновом испытательном оборудовании, системах связи, радарах и для тестирования электромагнитной совместимости.
2.Характеристики
| Параметр | Характеристика |
| Рабочий диапазон частот | 0,7–4,0 ГГц |
| Коэффициент усиления по мощности | ≥38 дБ |
| Точка компрессии 1 дБ | ≥36 дБм |
| Выходная мощность насыщения | 38 дБм (тип.) |
| Тип сигнала | CW/импульсный/AM/FM/PM |
3. Дополнительные параметры
| Параметр | Характеристика |
| Входная мощность (непрерывный сигнал, 50 Ом, 25°C) | +10 дБм |
| КСВН нагрузки | 2:1 |
| Рабочее напряжение | +13 В |
| Рассеиваемая мощность | 40 Вт |
| Рабочая температура | от -20 до +60°C |
| Температура хранения | от -35 до +75°C |

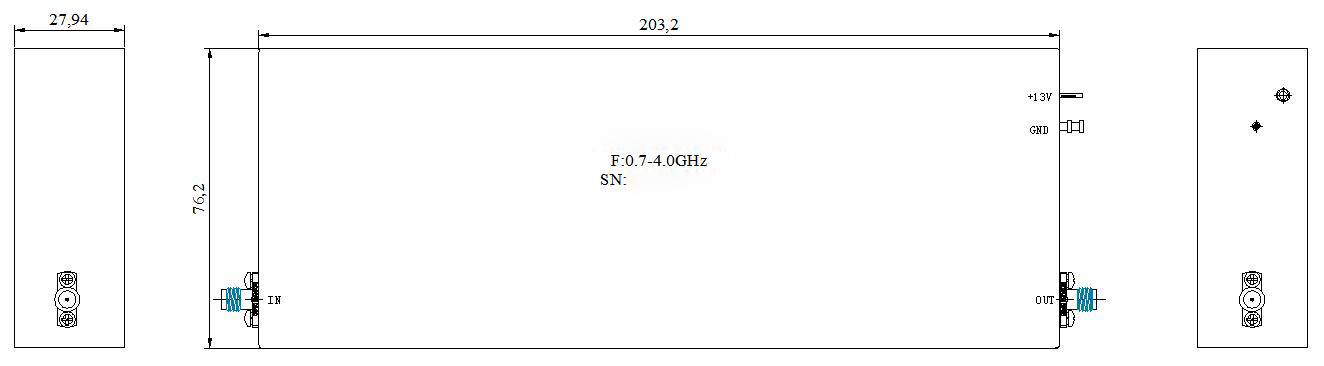

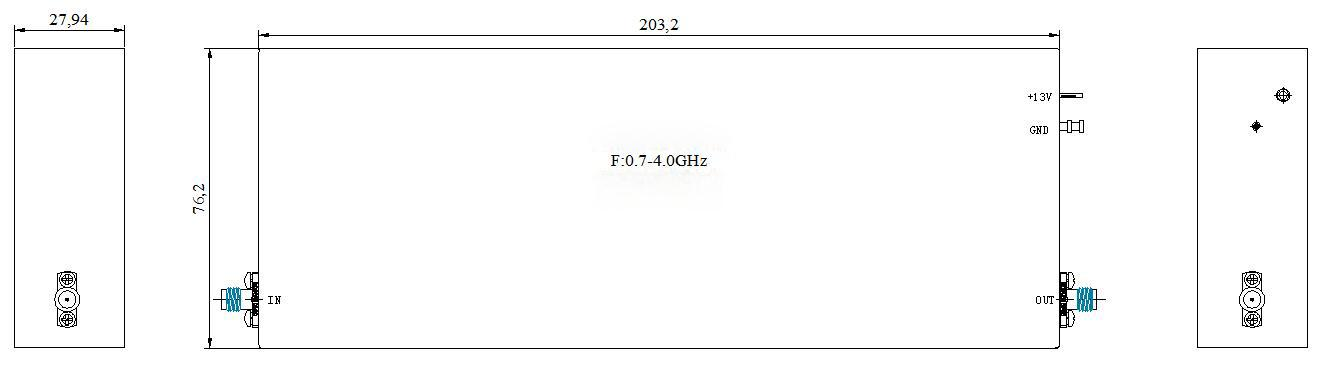

4.Конструкция и габариты
